Chilling Water Circulation Unit

냉각 장치의 프로세스는 지속적으로 온도가 좁은 영역 내에서 유지되어야 하는 열원에서 열을 제거한다. 냉각기는 열이 더운 곳에서 추운 곳으로 이동한다는 원칙에 따라 열을 제거하며, 그것들은 두 가지 주요 부분, 즉 냉매 순환과 유체(Water) 순환 회로로 구성된다. 두 개의 순환 회로는 공정에서 열을 전달하고 비교적 일정한 공정 온도를 유지하기 위해 함께 작동한다.

수냉식 응축기는 냉각수를 응축기의 라인을 통해 순환시킴으로써 열을 방출한다. 물은 열을 중앙 냉각 장치, 가정용 급수 장치 또는 냉각탑과 같은 외부 냉각원으로 이동시킨다. 냉동 시스템의 주요 구성 요소에는 압축기, 응축기 (공기 또는 수냉식), 증발기 및 팽창 밸브가 포함된다.

유체 회로의 주요 구성 요소에는 열교환이 발생하는 공정 펌프, 유체 저장조, 제어기 및 증발기가 포함된다. 추가되는 구성품으로는 펌프를 보호하기 위한 선택적 반환 프로세스 필터와 유체가 부하로 흐를 수 없는 경우 펌프의 프로세스 유체 경로를 제공하기 위해 바이패스 라인 및 밸브가 포함된다.

이러한 냉각기는 다양한 냉매를 구현할 수 있다. 대부분 물로 냉각되어 있지만 (유체 냉각기), 이 물에는 글리콜/물 조합, 프로필렌/물 조합 또는 부식 방지제가 일정 비율이 포함될 수 있다. 얇은 오일과 같은 다른 유체도 냉각 될 수 있다.

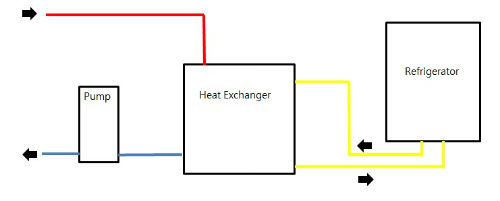

구성품

▪ 냉동기
▪ 순환 펌프
▪ 증발기 & 탱크
