冷却水循環ユニット

冷却装置のプロセスは、温度が狭い領域内で常に維持する必要がある熱源から熱を除去するプロセスです。冷却器は熱が暑いところから寒い所に移動するという原則に基づいて熱を除去し、それらは二つの主要な部分、すなわち冷媒循環と流体(Water)循環回路で構成されます。二つの循環回路は、プロセスから熱を伝達し、比較的一定のプロセス温度を維持するために同時に作動します。

冷却器にはいくつかのタイプがあり、使用される熱伝達媒体に応じて分類され、用途に応じて異なります。冷却器は、最も一般的なものが流体を再循環させる閉鎖ループシステムです。冷却器は冷凍回路で低温を発生させることで動作します。工程で吸収された暖かい流体は、熱交換器を通してポンピングされ、熱を再び冷凍回路に転送し、最終的に凝縮器に排出されます。

空冷式凝縮器は、凝縮器を横切って冷たい空気を吹き入れ、大気に熱を移動させて熱を放出します。水冷式凝縮器は、冷却水を凝縮器のラインを通して循環させることで熱を放出します。水は熱を中央冷却装置、家庭用給水装置や冷却塔などの外部冷却源に移動させます。冷凍システムの主な構成要素には、圧縮機、凝縮器(空気または水冷式)、蒸発器及び膨張弁が含まれます。

流体回路の主要構成要素には、熱交換が発生する工程ポンプ、流体貯蔵槽、コントローラ及び蒸発器が含まれます。追加される構成品には、ポンプを保護するための選択的返還プロセスフィルタと、流体が負荷で流れることができない場合、ポンプのプロセス流体経路を提供するためのバイパスライン及びバルブが含まれます。

こうした冷却器は、様々な冷媒を実現することができます。ほとんど水で冷却されていますが(流体冷却器)、この水にはグリコール/水の組合せ、プロピレン/水の組合せ、または防腐剤が一定の割合で含まれる場合があります。薄い油のような他の流体も冷却することができます。

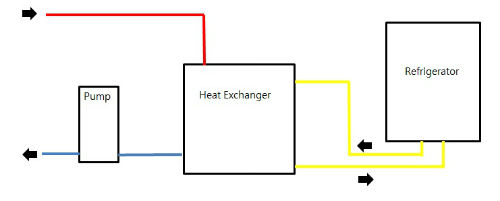

構成品

▪ 冷凍機
▪ 循環ポンプCirculation Pump
▪ 蒸発器＆タンク
